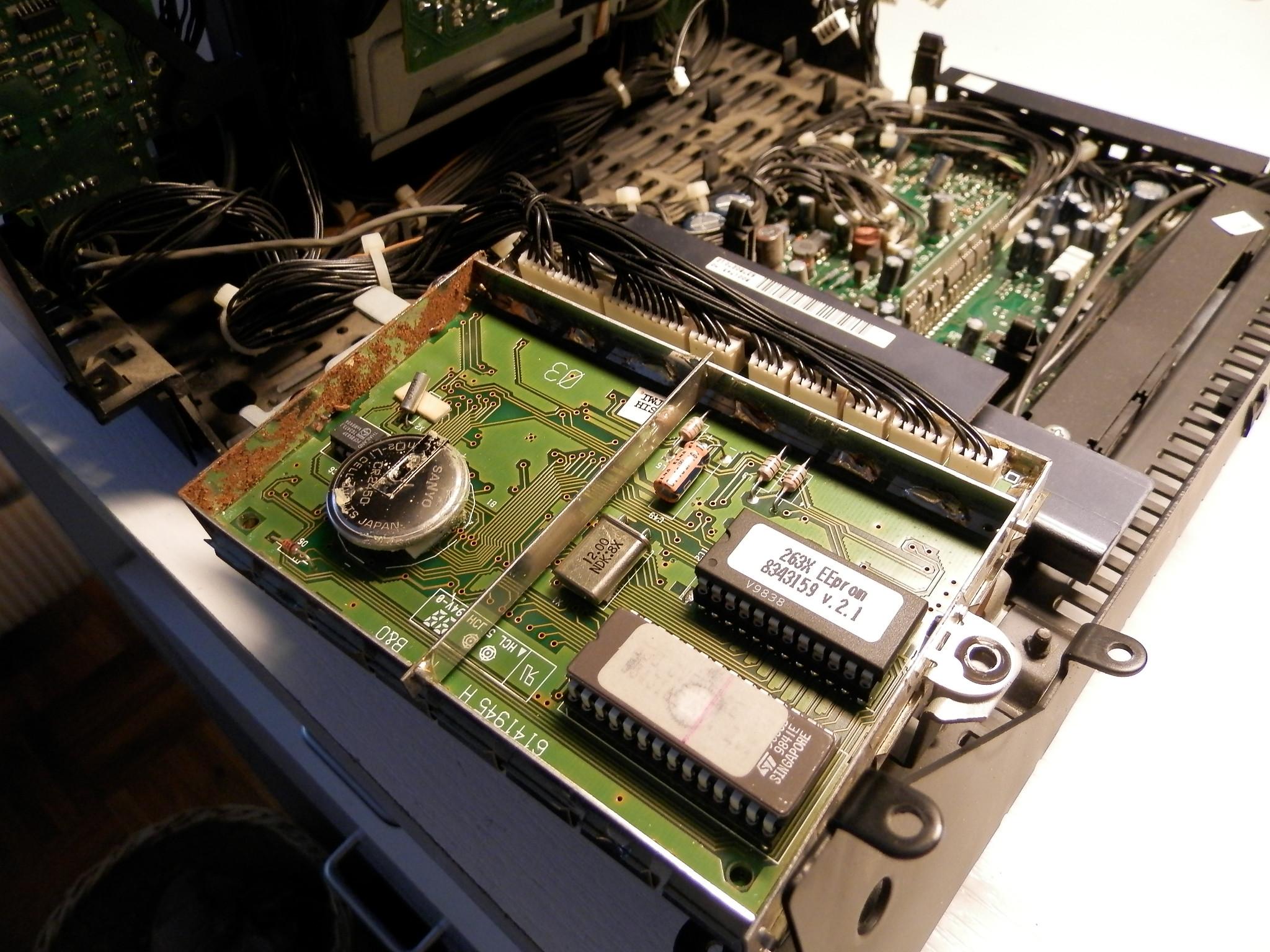

This mismatch can happen when the lithium backup cell is almost dead.
The lifetime is around 20-25 years… the more in use the longer and better
.Replace it, it’s a quite normal 3,3V CR2450 cell. Open the cpu and measure. Less than 3,0V means problems in the next time…
And when you find corrosion… too long waiting, this is lost acid with lithium. Clean it, but beware… lithium is really dangerous with water and very explosive during soldering. This is NO FUN!
In total? The complete TV is around 200…
This here is just the mainboard of a MX4000/6000. All of them is a job… just for switching it from red to green.
There is no board under the display… the board and the display are seperated around 1cm.
Therefore it must be a foilcable like it was before.
The only solution for a silicon connector would be an extended Mainboard. An then there is the problem, that the silicon connector will make pressure on the display pushing it out of the metal frame…
B&O hat die Weichen ganz gut gerechnet, aber nur mit Standard Material bestückt.
Wer bei Elkos die Spezifikation kennt, liest auf manchem Material sogar die Toleranz.
+50%/-20% ist völlige Normalität der 80er Jahre. Bipolare Elkos. Naja…
Wer mit +50% ins Rennen geht, naja, kann eine Frequenzweiche mit 2kHz haben, genauso aber auch 3KHz… also völlige Beliebigkeit. Mit HiFi hat es halt sehr wenig zu tun.
Mit 5% Audyn Folienkondensatoren macht man schon mal wenig verkehrt. Es ist auch nicht verkehrt sie nochmals tatsächlich zu vermessen, wenn man entsprechendes Equipment hat. Jedenfalls macht es Sinn, links und recht so gleich wie möglich zu machen. 1-2% Toleranz kann man hinbekommen, jep, geht… ausreichend Material vorausgesetzt. Audyn ist ja sehr preiswert… aber man kann mit 5% durchaus glücklich sein.
Dann kommen die Profis, die statt der 100V Typen die 250V Typen reinzimmern, mit viel Kleber und alles schön verkleistern…
Die Penta braucht 100V und mehr nicht. Vorteilhaft sind die ovalen Bauarten der Audyn Kondensatoren. Es funktionieren auch preiswerte MKT Varianten wie die Intertechnik. Sie passen 1:1 auf die Platinen. Manche Bauarten gibt es auch nur mit höheren Spannungswerten. Nutzt aber nix. Aber man sollte sie vorher vermessen ob sie überhaupt draufpassen… man muss drauf achten, dass die Folien IMMER etwas größer sind als Elkos. Aber es gibt Bauarten, die einfach so drauf passen ohne reingeklopft zu werden..
Dann sieht das so aus:
Und wer gaaaanz genau hinguckt, sieht, warum diese Weiche anders klingen wird als Serie. Es sind 2 Sachen, mehr sag ich nicht. 😉
Der einfachste manuelle Teil der Restauration sind die Mitteltöner.
Die alte Schaumsicke läßt sich mechanisch mit einer sehr scharfen gebogenen Klinge vom Lautsprecher schaben.
Ein breiter flacher Schraubenzieher für den Rand.
Danach Wattestäbchen und Isopropanol. Der Lautsprecher muss von dem alten Kleber picobello sauber gereinigt sein. Kleine Reste versauen die Haltbarkeit der neuen Verklebung sehr nachhaltig.
50 Stäbchen später sieht das so aus.
Der Kleber wird sehr dünn auf beiden Klebefächen aufgetragen wie bei einem Kontaktkleber, so dünn wie möglich.
Man legt die Sicke in den Träger und richtet sie sehr vorsichtig aus… und nicht einfach reinklatschen. Am besten bereits beim Einlegen Rücksicht nehmen, auch ein Zahnstocher oder zwei … und ja, das geht einwandfrei. Sie will freiwillig genau zentrisch rein in den Rahmen. Die oft gezeigten Wäschklammern sind was für Grobmotoriker…
Eine Mandarinendose hilft als Stempel für den Rand und die Membran ist mit etwas Druck bereits fixiert.
Der innere Bereich schwebt noch völlig frei über der Lautsprechermembran.
Ein Blechdeckel einer Saftflasche mit einem großen Loch drin presst dann genau den Rand an die Membran, etwas umlaufend anpressen und dann läßt man die Flasche einfach etwas drauf stehen und macht keinen neugierigen Scheiss… einfach warten.
Und am nächsten Tag sollte es so aussehen:
Und wer nicht an das Loch gedacht hat, hat jetzt einen eingdrückten Konus… dann war’s zwar nicht gratis, aber umsonst.

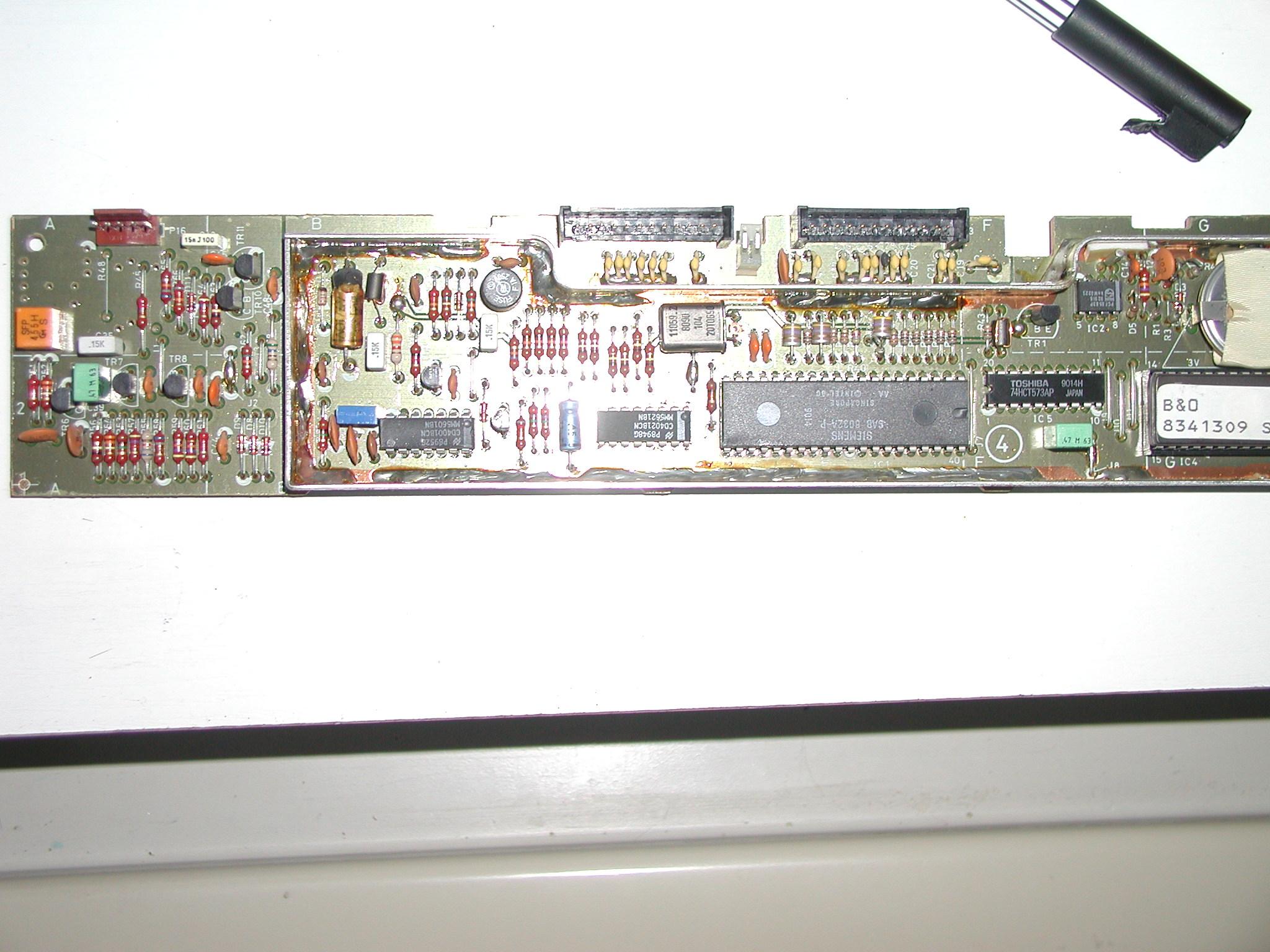

The “far right” side is the power supply. Especially the 5V supply.
The CPU unit has a funny cap inside, throwing its rubber cap and exploding with a nice bang..n getting pretty hot with a small short circuit…
You see the golden Roederstein cap?
.
